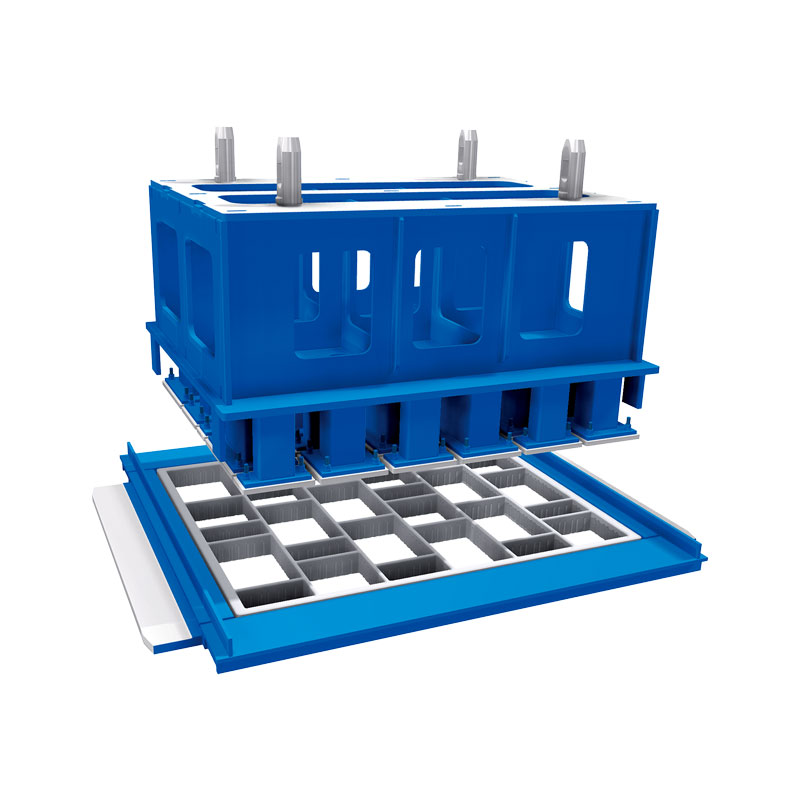

Paver muotti

Ammattimaisena valmistajana haluamme tarjota sinulle Paver Mould. QGM-päällystemuotissa käytetään vähähiilistä seoksesta valmistettua erittäin lujaa hiilettävää terästä ja se integroi tarkan johdotuksen leikkaustekniikan, korkean tarkkuuden CNC-käsittelytekniikan ja 3D-skannaustekniikan, jotta asiakkaat voivat räätälöidä muotteja. Nämä tekniikat voivat suunnitella ääriviivoja ja geometrisia muotoja. Sen välys on 0,3-0,4 mm, tarkat pystykulmat ja -kulmat: sileät sivuseinät. QGM:n valmistamat päällystyskoneet ovat helposti irrotettavia, erittäin tarkkoja, ei jäysteitä. Muotit voivat toteuttaa digitaalisen vapaan pinnan suunnittelun ja painelevyjen vaihtosuunnittelun.

Muotin kestävyyden varmistamiseksi QGM-päällystemuotti käyttää hiiletyskäsittelyä. Muottien rungot ja painelevyt on karkaistu 60-63 HRC ja mirnimuimin kovettumissyvyys on 1,2 m. Asiakkaiden pyynnöstä muotti voidaan suunnitella ja suunnitella valmistettu hitsaamalla tai modulaarisella kierrelukituksella.

Tarjoamme korkealaatuisia päällystysmuotteja kaikentyyppisille koneille ja työkalujen varusteille seuraavissa malleissa:

A)MUOTTISUUNNITTELU LEIKKILEIKKAUS

Kapeat radanpaksuudet ovat mahdollisia

Optimaalinen muotin hyödyntäminen

Koneriippuvainen leimakengän välys 0,2-0,5 mm

Vastakartion muotoiset sivuseinät ovat mahdollisia

Pitouria ei tarvita

Tyypillinen rakenne monikerroksisille tuotantokoneille

Valinnainen irrotusarkin suunnittelu

Digitalisoinnilla voidaan toteuttaa vapaa pintasuunnittelu

Lämmitettävä leima kenkä design elinkelpoinen

B) MUOTTISUUNNITTELU Jyrsintä

Koskee kaikkia muotoja ja geometrioita

Toleranssit muottilaatikossa alle +/-0,3 mm

Koneriippuvainen leimakengän välys 0,2-0,5 mm

Tarkat pystysuorat, kulmat ja sileät sivuseinät

Helppo irrotus muotista

Korkea sovitustarkkuus

Tilapitimet kaikissa mahdollisissa malleissa

Valinnainen irrotusarkin suunnittelu

Digitalisoinnilla voidaan toteuttaa vapaa pintasuunnittelu

Lämmitettävä leima kenkä design elinkelpoinen

Käytä suojausta kaikille jalkakäytävämuotteille seuraavasti:

A) HIILITTELY (62-68 HRC)

Muottilaatikko ja leimakengät karkaistu (62-68 HRC)

Kovuus tunkeuma min. 1,2 mm

B)NITRATOINTI (62-68 HRC)

Muottilaatikko ja leimakengät nitratut (62-68 HRC)

Kovuus tunkeuma min. 0,4 mm

Tuskin sisäistä jännitystä verrattuna hiiletyksellä käsiteltyihin muotteisiin

Suositellaan pienille rainapaksuuksille

Parempi ääriviivojen tarkkuus hiiletyksellä käsiteltyihin muotteihin verrattuna

Muotimme voidaan suunnitella ja valmistaa asiakkaiden toiveiden mukaisesti hitsaus- tai modulaarisilla ruuvikierrelukitusmenetelmillä.
