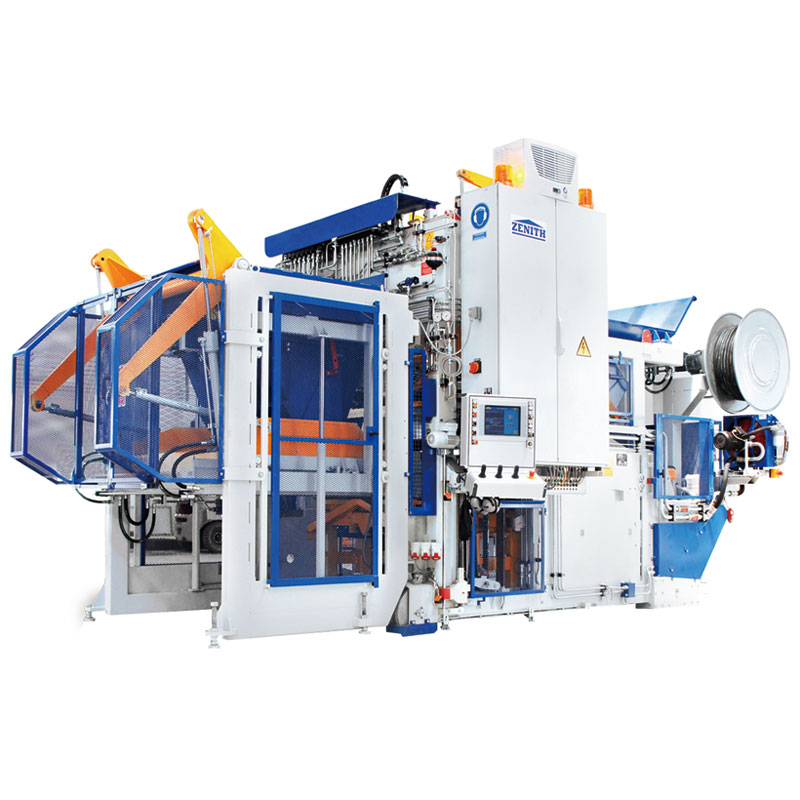

Zenith 940SC -lavaton lohkokone

Ammattimaisena valmistajana haluamme tarjota sinulle Zenith 940SC -lavattoman lohkokoneen. Monipuolinen 940sc tarjoaa laajimmat tuotantomahdollisuudet kaikista betoni- ja päällystysharkkokoneista globaaleilla markkinoilla. Sitä voidaan käyttää yleiskoneena sekä erikoiskoneena epästandardeille tuotteille, ja sitä voidaan käyttää yhden lavan tehtaan täydentämiseen erikoistuotetuotantoon. Tämä kone on rakennettu korkeimpien laatuvaatimusten mukaisesti ja se tuottaa erittäin edullisia poikkileikkausyksiköitä, kuten päällystyslohkoja pintasekoituksella tai onttoja lohkoja jne.

Tärkeimmät tekniikan ominaisuudet

1) Selkeä, valikkopohjainen kosketuspaneeli tekee koneen käytöstä erittäin helppoa. Eri muottityyppien ja tuotantoohjelmien tuotantoparametrit syötetään ja tallennetaan hyvin järjestettyjen valikkomaskien avulla. Sisäiseen signaalinkäsittelyyn käytetään nopeaa Siemens SPS:ää.

2) Tehokas hydraulijärjestelmä. Hydraulivoima käyttää kaksipiiriistä korkeaa painetta; Hydraulijärjestelmä kahdella Milti-Star-mäntäpumpulla. Se käyttää suhteellista hydraulitekniikkaa säätämään nopeutta ja työskentelyä eri tuotettujen tuotteiden mukaan. hydraulisia liikkeitä voidaan ajaa samanaikaisesti ja itsenäisesti eri nopeuksilla ja paineilla ja kaikki tiedot voidaan asettaa kosketusnäytölle. Kaikki tiedot, kuten aika, laskelma, vaihtoehto, hydraulinen nopeus ja paine, voidaan määrittää kosketusnäytön kautta.

3) Tehokas tärinäjärjestelmä. Tärinäpöytä on suunniteltu neljää eri tuotantotasoa varten; Tärinäpöydän yläosa on kaksiosainen tasaisen voimansiirron ja optimaalisen tiivistymisen saavuttamiseksi; Vaihdettava kulutuslevy tärinäpöydän yläosien suojaamiseksi: Tärinäpöytä kahden täryttimen hyväksymiseen 80 kN:n maksimi keskipakovoiman saavuttamiseksi; 50 cm korkeiden lohkojen valmistamiseksi muotin runko on varustettu täryttimellä. (Voidaan varustaa 2, 4, 6, 8 täryttimellä lohkon korkeuden mukaan), Tärinämoottoreissa käytetään Servo-moottoreita.

4) Kiviainessyöttöjärjestelmä. Syöttölaite, jossa on hydraulikäyttö; voi säätää syöttölaatikon kulkua vaihdettavalla ja vääntömomentilla tarkalla kiskolla eri muottien mukaan, syöttölaitteen ohjauspyörän halkaisija Ø 80 mm； Hydraulisesti ohjattu kääntyvä kaavin (kolmiosainen) muotin pinnan asianmukaiseen puhdistamiseen; Hydraulisesti toimiva jakeluarina johtaa betonin tasaiseen jakautumiseen muotissa; Korkeussäädettävä puhdistusharja, kiinnitetty syöttölaatikon etuseinään peukalointipään kenkien puhdistamiseen...

Tekniset tiedot

Pohjamateriaalisäiliö	1.200L
Perusmateriaalin syöttölaatikko	2000L
Pigmenttisäiliö	800L
Pigmentin syöttölaatikko	2000L
Kuormaimen maksimisyöttökorkeus	2,800 mm
Muotoilun koko
Max muotoilupituus	1240mm
Suurin vaahdotusleveys (tuotetaan tärinäpöydällä)	1.000mm
Suurin vaahdotusleveys (tuottaa maassa)	1,240 mm
Tuotteen korkeus
Monikerroksinen tuotanto
Tuotteen vähimmäiskorkeus (tuotantolavalle)	50 mm
Max. tuotteen korkeus	250 mm
Yhden kerroksen tuotteen suurin pinoamiskorkeus lavan korkeus)	640 mm
Alhainen tuotanto lavalla
Tuotteen maksimikorkeus	600mm
Matala tuotanto lattialla
Tuotteen enimmäiskorkeus	650mm
Tuotanto lattialla
Max. tuotteen korkeus	1.000mm
Minimi tuotteen korkeus	250 mm
Koneen paino
Ilman muottia ja pigmenttejä	11,7T
Pigmenttilaite	1,7T
Koneen koko
Kokonaispituus (ilman pigmenttilaitetta)	4,400 mm
Kokonaispituus (pigmenttilaitteella)	6,380 mm
Max. kokonaiskorkeus	3,700 mm
Minimi kokonaiskorkeus (kuljetuskorkeus)	3,240 mm
Kokonaisleveys (mukaan lukien ohjauspaneeli)	2,540 mm
Tärinäjärjestelmä
Max. värähtelytarun jännittävä voima	80 KN
Min. ylävärähtelyn aiheuttama voima	40 KN
Energiankulutus
Perustuu tärypöydän enimmäismäärään	42 kW

Tuotantokapasiteetti

Lohkon tyyppi	Mitat (mm)	Kuvia	aty/Cycle	Kierrosaika	Tuotantokapasiteetti (8 tuntia kohti)
Ontto Block	400*200*200		12	40s	8 640 kpl
Suorakaiteen muotoinen asfalttikivi	200* 100*60		54	38s	817m2
Suorakulmainen asfalttilevitin (ilman facemixiä)	200*100*60		54	36s	864m2
UNI päällysteet	225*112,5*60-80		40	38s	757m2
Curstone	150*1000*300		4	46s	2504 kpl
