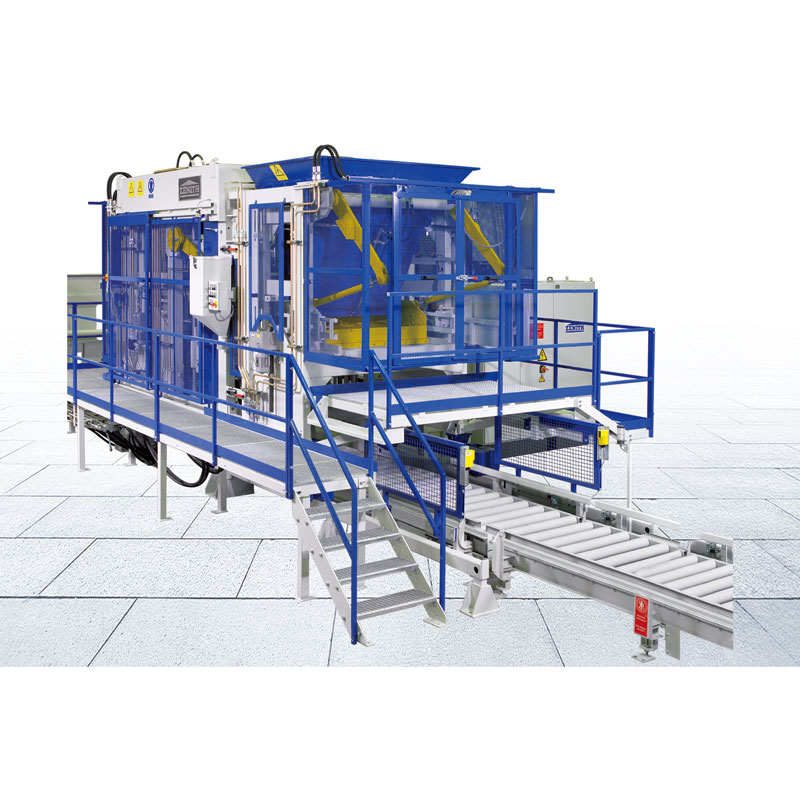

Zenith 844SC Paver Block Machine

Ammattimaisena valmistajana haluamme tarjota sinulle Zenith 844SC Paver Block Machine.The Zenith 844SC Paver Block Machine on suuren kapasiteetin kone, joka on suunniteltu päällystepalojen tehokkaaseen tuotantoon. Se on varustettu edistyneellä tekniikalla ja ominaisuuksilla korkealaatuisen tulosteen ja maksimaalisen tuottavuuden varmistamiseksi.

Tärkeimmät tekniikan ominaisuudet

1) Älykäs käyttö: Tämä laite ottaa käyttöön PLC-älykkään vuorovaikutteisen järjestelmän, jota ohjataan 15 tuuman kosketusnäytöllä ja PLC:llä, toimimaan täysin automaattisesti, puoliautomaattisesti tai manuaalisesti. Ystävällinen visualisoitu käyttöliittymä on varustettu tiedonsyöttö- ja tulostuslaitteilla.

2) Aidan vierivä kuljetinhihna: Tämä Zenith 844SC Paver Block Machine käyttää liikkuvaa kuljetinhihnaa, jolla on tarkka liike, tasainen käyttö, vakaa suorituskyky, alhainen melu, alhainen vikasuhde, pitkä käyttöikä jne. Lisätty aita ja jatkuvasti parannettu turvallisuuskonsepti tarjoavat parhaan mahdollisen suojan käyttäjille.

3) Nopea muotinvaihto: Tämän järjestelmän avulla kone asettaa sarjan muottikerroinkriteerit. Tässä järjestelmässä on nopea mekaaninen lukitus, nopea peukalointipään vaihtolaite ja elektronisesti säädettävä syöttölaitteen korkeus, mikä varmistaa, että eri muotit voidaan vaihtaa nopeimmalla nopeudella.

4) Säädettävä tärinäpöytä: Tärinäpöydän korkeutta voidaan säätää vastaamaan monipuolisten tuotteiden tuotannon vaatimuksia. Vakiovarusteilla voidaan valmistaa tuotteita, joiden korkeus on 50-500 mm. Pystymme valmistamaan myös erikoiskorkuisia tuotteita erikoismuotilla asiakkaan toiveiden mukaisesti.

5) Tarkka syöttö: Syöttö koostuu siilosta, ohjauslevypöydästä, syöttöautosta ja vivun akselista. Kiertymisen estävän ohjauslevypöydän korkeutta voidaan säätää ja liukukiskoa voi sijoittaa ja liikkua

tarkalleen. Tankokäytön vipuakselia ja molemminpuolista syöttövaunua ohjataan hydraulisella paineella, ja kiertokanko on säädettävä, mikä varmistaa syöttövaunun vaakasuoran liikkeen.

Tekniset tiedot
1) Lohkon tekniset tiedot ja tuotteen korkeus

Maksimi	500mm
Minimi	50 mm
Max. tiilipinon korkeus	640 mm
Max.tuotantoalue	1 240 * 10 000 mm
Lavan koko (vakio)	1 270 * 1 050 * 125 mm
Suppilon tilavuus perusmateriaalia	Noin 2100L

2) Koneen parametrit

Koneen paino
Pigmenttilaitteella	Noin 14t
Kuljettimella, käyttötasolla, hydrauliasemalla, lavavarastolla jne	Noin 9T
Koneen koko
Max kokonaispituus	6200mm
Max kokonaiskorkeus	3000mm
Max. kokonaisleveys	2470mm
Koneen tekniset parametrit/energiankulutus
Tärinäjärjestelmä	2 osaa
Tärinäpöytä	Max.80KN
Huippuvärinä	Max. 35 KN
Hydraulijärjestelmä: komposiittisilmukka
Kokonaisvirtaus	83L J min
Käyttöpaine	18 MPa
Energiankulutus
Max teho	50 kW
Ohjausjärjestelmä	SIEMENS S7-300 (CPU315)

Zenith 844 koneen asettelu

Tuotantokapasiteetti

Lohkon tyyppi	Mitat (mm)	Kuvia	Määrä/jakso	Kierrosaika	Tuotantokapasiteetti (8 tuntia kohti)
Suorakaiteen muotoinen asfalttikivi	200* 100*60		54	28s	1 092 m2
Suorakulmainen päällystyskone (ilman pintasekoitusta)	200*100*60		54	25s	1 248 m2
UNI päällysteet	225*1125*60-80		40	28s	1,040 m2
Curstone	150*1000*300		4	46s	2 496 kpl
